全国2010年4月高等教育自考电力系统继电保护

发布日期:2018-05-24 编辑整理:山东自考网 【字体: 】  【加入自考交流群】

全国2010年4月高等教育自考电力系统继电保护试题
课程代码:02302

一、单项选择题(本大题共15小题,每小题1分,共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.

1.反应故障时电流增大而动作的保护为( )
A.低电压保护
B.过电流保护
C.过负荷保护
D.过电压保护
2.电力系统发生故障时,由故障设备(或线路)的保护首先切除故障,是继电保护( )的要求.
A.速动性
B.选择性
C.可靠性
D.灵敏性
3.为防止电压互感器一、二次绕组间绝缘损坏击穿时,高电压窜入二次回路,危及人身安全,应将二次侧( )
A.屏蔽
B.接地
C.设围栏
D.加防护罩
4.在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时,如果保护的动作时限相等,则两相不完全星形接线电流保护只切除一条线路的机会为( )
A.100%
B.2/3
C.1/3
D.0
5.功率方向继电器的潜动是指( )
A.只给继电器加入电流或电压时,继电器不动作.
B.只给继电器加入电流或电压时,继电器就动作.
C.加入继电器的电流与电压反相时,继电器动作.
D.与加入继电器的电流电压无关.
6.以下不属于功率方向继电器90°接线方式的是( )
全国2010年4月高等教育自考电力系统继电保护(图1)
7.在中性点直接接地电网中发生接地短路时,零序电压最高处为( )
A.保护安装处
B.变压器接地中性点处
C.接地故障点处
D.发电机接地中性点处
8.中性点经消弧线圈接地电网通常采用的补偿方式是( )
A.完全补偿
B.欠补偿
C.过补偿
D.不补偿
9.反应相间短路的阻抗继电器接线方式是( )
全国2010年4月高等教育自考电力系统继电保护(图2)
10.阻抗继电器的精确工作电流是指,当φK=φsen,对应于( )
A.Zact=0.8Zset时加入阻抗继电器的电流
B.Zact=0.9Zset时加入阻抗继电器的电流
C.Zact=Zset时加入阻抗继电器的电流
D.Zact=1.1Zset时加入阻抗继电器的电流
11.在具有分支电源的电路中,由于助增电流的影响,一般有( )
A.测量阻抗增大,保护范围也增加.
B.测量阻抗增大,保护范围缩小.
C.测量阻抗减小,保护范围缩小.
D.测量阻抗减小,保护范围增加.
12.电力系统振荡时,阻抗继电器误动作,原因是( )
A.振荡中心在保护范围以外
B.振荡中心在保护的反方向
C.振荡中心在保护范围内
D.振荡中心在相临线路上
13.实现输电线路纵差保护必须考虑的中心问题是( )
A.差动电流
B.励磁涌流
C.不平衡电流
D.冲击电流
14.在比率制动差动继电器中,制动线圈的作用是抑制( )
A.励磁涌流
B.稳态不平衡电流
C.暂态不平衡电流
D.短路电流
15.对于大型发电机,反应转子表层过热的主保护是( )
A.低电压起动的过电流保护
B.复合电压起动的过电流保护
C.负序电流保护
D.阻抗保护
二、填空题(本大题共23小题,每小题1分,共23分)
请在每小题的空格中填上正确答案.错填、不填均无分.

16.继电保护装置一般由______、逻辑部分和执行部分组成.
17.用于保护的电流互感器,比值误差在最坏条件下,不应超过______%.
18.电压互感器分为______和电容式两类.
19.电流保护的接线方式是指电流互感器二次绕组与______之间的连接关系.
20.电压形成回路中变换器的作用是变换电量、______和调整定值.
21.当限时电流速断保护的灵敏系数不满足要求时,可采取将动作电流与动作时限和下一条线路保护的______配合.
22.在电流保护基础上加装方向元件的保护称作______.
23.比幅式继电器幅值比较回路可分为______和均压式.
24.电流继电器和功率方向继电器的触点采用按相起动接线,可防止______功率方向继电器误动作.
25.中性点不接地电网的接地保护有______、零序电流保护和零序功率方向保护.
26.零序功率方向继电器在保护安装处出口接地短路时______死区.
27.在单侧电源线路上,由于过渡电阻的存在,使阻抗继电器的测量阻抗______.
28.距离Ⅲ段保护采用方向阻抗继电器时的灵敏系数,是采用全阻抗继电器的______倍.
29.为了克服在记忆作用消失后,方向阻抗继电器正方向出口两相短路的死区,通常可利用______.
30.将阻抗继电器处于临界动作状态时对应的测量阻抗称作______.
31.偏移圆特性阻抗继电器动作特性的圆心向量Zo为______.
32.为防止差动保护误动作,不平衡电流Iunb越______,差动继电器的动作电流Iact•k应越大.
33.高频通道中______的作用是通工频电流,阻高频电流.
34.变压器接地保护由______和零序电流保护构成.
35.容量在______及以上的发电机应装设定子过电压保护或过励磁保护.
36.大型发—变组的后备保护一般只作______的近后备.
37.完全电流差动母线保护主要适用于______或双母线只有一组母线运行的情况.
38.微机保护的基本算法是计算被测电气量的______和相位的方法.
三、简答题(本大题共7小题,每小题4分,共28分)
39.定时限过电流保护的整定值为什么要考虑返回系数?
40.零序电流速断保护的整定原则是什么?
41.反应接地短路的阻抗继电器接线方式是什么?它能否正确地反应相间短路?为什么?
42.对于方向阻抗继电器,试写出比幅式、比相式动作条件及两者的互换关系.
43.过渡电阻对距短路点不同距离的阻抗继电器影响一样吗?试简单说明.
44.变压器纵差动保护的整定原则.
45.发电机单继电器式横差动保护的基本原理.在什么情况下带延时跳闸?为什么?

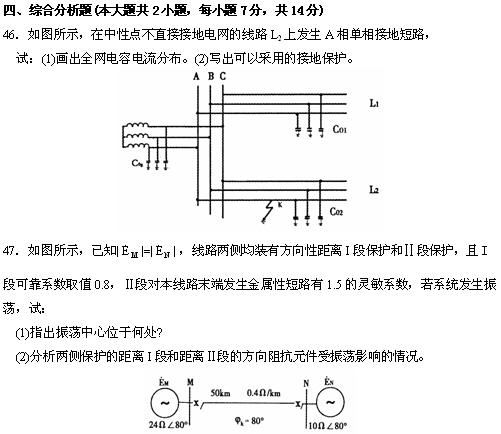

全国2010年4月高等教育自考电力系统继电保护(图3)

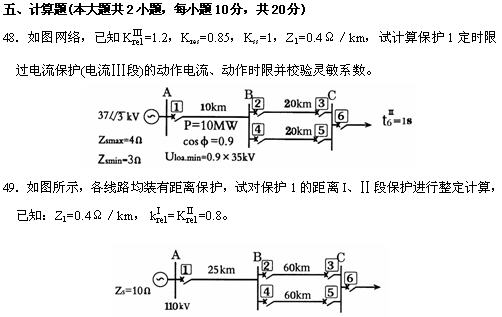

全国2010年4月高等教育自考电力系统继电保护(图4)
