全国2008年4月高等教育自考电工与电子技术试

全国2008年4月高等教育自考
电工与电子技术试题
课程代码:02187

一、单项选择题(本大题共20小题,每小题2分,共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.



11.变压器的励磁磁动势正比于（ ）
A.副绕组电流I2
B.折算到原绕组的等效负载阻抗
C.变压器空载电流I10
D.副绕组感应电动势E2

12.一台三相异步电动机,接在频率为50Hz的三相电源上,若电动机工作在nN=2940r/min的额定转速下,则转子感应电动势的频率为（ ）
A.1Hz
B.2Hz
C.50Hz
D.60Hz

13.射极输出器的特点之一是（ ）
A.输入电阻较低
B.输入电阻较高
C.输出电阻较高
D.输出电压与输入电压反向

14.稳压值高于6V的硅稳压二极管,其电压温度系数一般来说（ ）
A.大于0
B.等于0
C.小于0
D.没有规律


二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案.错填、不填均无分.

26.一台变压器原绕组匝数N1=2200匝,输入电压U1=200V时,输出电压U2=55V,则该变压器副绕组匝数N2为________匝.
27.造成固定偏置电压放大电路静态工作点不稳定的主要原因是________.
28.某放大电路在负载开路时,输出4V电压；接入1kΩ负载后,其输出电压降为2V,则放大电路的输出电阻为________.

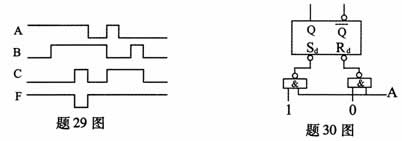

29.已知逻辑门电路的输入端A、B、C及输出端F的波形如图所示,F的逻辑函数表达式应为________.
30.图示逻辑电路,当A端加一正脉冲时,触发器状态为________.

三、简析题（本大题共6小题,每小题5分,共30分）

四、计算题（本大题共2小题,每小题10分,共20分）

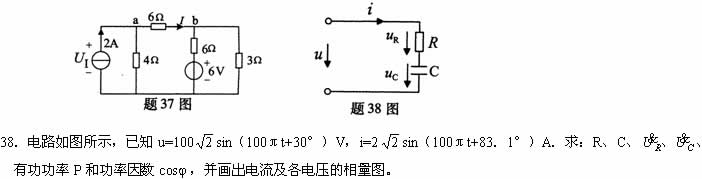

37.电路如图所示,要求:
（1）用戴维南定理求ab支路中的电流I（要画出戴维南等效电路）；
（2）求理想电流源两端电压UI.
