全国20081月高等教育自考
非线性电子电路试题
课程代码:02342

一、单项选择题(本大题共10小题,每小题2分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.通信系统中广泛应用的各种混频器、调制器、解调器、倍频器等,实现其频率变换功能,都是利用(   )
A.放大电路
B.振荡电路
C.线性电子电路
D.非线性电子电路

2.单频调制AM波的最大振幅为1.4V,最小振幅为0.6V,它的调幅度m为(   )
A.0.5
B.0.4
C.0.3
D.0.1

3.下列振荡器中,输出信号波形好的是(   )
A.变压器耦合振荡器
B.电感反馈振荡器
C.电容反馈振荡器
D.不确定

4.两种载波频率相同,调制信号频率(0.4~5kHz)也相同的FM波(mf=15)和SSB波,那么它们的带宽分别为(   )
A.75 kHz、5 kHz
B.150 kHz、5 kHz
C.160 kHz、10 kHz
D.160 kHz、5 kHz

5.判断三端式振荡器能否振荡的原则是(   )
A.Xce与Xbe电抗性质相同,Xce与Xbc电抗性质不同
B.Xce与Xbe电抗性质相同,Xce与Xbc电抗性质相同
C.Xce与Xbe电抗性质不同,Xce与Xbc电抗性质不同
D.Xce与Xbe电抗性质不同,Xce与Xbc电抗性质相同

6.m=0.4的普通调幅信号中,含有有用信息的功率占它总功率的百分比是(   )
A.12.5%
B.10%
C.7.4%
D.4.3%

7.已知调幅收音机中频为465kHz,当收听中央台720千赫的广播节目时,有时会受到1650千赫信号的干扰,这种干扰属于(   )
A.交调干扰
B.互调干扰
C.中频干扰
D.镜像干扰

8.用调制信号uΩ=UΩsinΩt,对载波uc=Uccosωct进行调频,则调频信号的数学表达式uFM为(   )
A.Uccos(ωct+mfsinΩt)
B.Uccos(ωct-mfcosΩt)
C.UΩsin(ωct+mfcosΩt)
D.UΩsin(Ωt-mfsinΩt)

9.调频时,如果调制信号振幅增大一倍,调制信号频率也升高一倍,则它的频带宽度(   )
A.增大四倍
B.增大二倍
C.增大一倍
D.不变

10.调相波的最大频偏与调制信号的UΩ、Ω关系是(   )
A.与UΩ成正比、与Ω成正比
B.与UΩ成正比、与Ω成反比
C.与UΩ成反比、与Ω成正比
D.与UΩ成反比、与Ω成反比


二、多项选择题(本大题共5小题,每小题2分,共10分)
在每小题列出的四个备选项中至少有两个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选、少选或未选均无分.
11.乘积型同步检波器可以解调的已调波有(     )
A.AM波
B.DSB波
C.SSB波
D.FM波

12.反馈型振荡器的振幅稳定条件是(     )
全国2008年1月高等教育自考非线性电子电路试(图1)

14.利用反馈控制技术,根据控制电信号参量的不同,目前反馈控制电路主要有(     )
A.自动增益控制
B.自动幅度控制
C.自动频率控制
D.自动相位控制

15.欲使高频功率放大器外部特性达到设计要求,需要正确调整的外部参数有(     )
A.供电电源电压
B.激励电压
C.偏置电压
D.负载


三、填空题(本大题共5小题,每小题2分,共10分)
请在每小题的空格中填上正确答案.错填、不填均无分.
16.反馈型振荡器起振的振幅条件是_____________,起振的相位条件是_____________.
17.锁相环实际上是一个_____________控制系统,当环路达到锁定状态时,输出信号与输入参考信号两者的关系是_____________.
18.调频波与调相波两者的频谱相似,不同之处在于_____________对两者的频谱宽度影响不同.
19.斜率鉴频器的基本原理是利用_____________进行频率-幅度的变换,将调频波变换为调频-调幅波,再通过包络检波器将调制信号恢复出来.
20.某混频器输入AM波,混频器输出信号特点,从波形看它与输入信号_____________相同,从频谱图看它与输入信号频谱结构完全相同,只是_____________不同.

四、简答题(本大题共3小题,每小题4分,共12分)

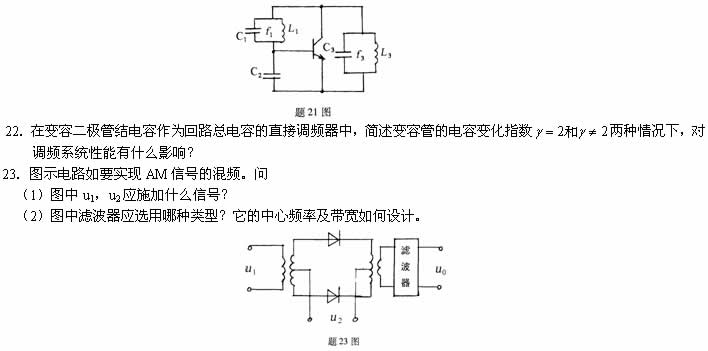

21.图示某振荡器的交流等效电路,其中f1是L1C1并联回路的谐振频率,f3是L3C3并联回路的谐振频率.问
(1)该电路中两个并联回路分别呈现何种性质的电抗时,电路才能振荡?
(2)该电路振荡频率f0的范围是多少?
全国2008年1月高等教育自考非线性电子电路试(图2)


五、计算题(本大题共5小题,共30分)

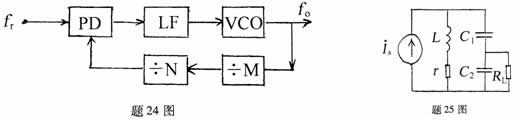

24.(本题5分)图示锁相频率合成器,输入参考频率fr=25kHz,前置固定分频器M=10,输出频率范围为9~10MHz,求
(1)频率间隔为多少?
(2)可变分频比N为多少?
全国2008年1月高等教育自考非线性电子电路试(图3)
25.(本题7分)图示某高频小信号谐振放大器的等效电路,其中L=100μH,r=10Ω,C1=C2=200pF,RL=25kΩ,信号源内阻略去不计,计算:
(1)回路谐振频率f0;
(2)回路本身品质因数Q0;
(3)整个电路的品质因数Q;
(4)回路的通频带B.
26.(本题5分)载波频率为1026kHz的普通调幅发射机,若载波功率为200W,调制信号频率为4kHz,m=30%,求:
(1)已调信号中含有哪些频率成份?它们的频率各是多少?
(2)已调信号占据多大的频带宽度?
(3)已调信号的总功率为多大?

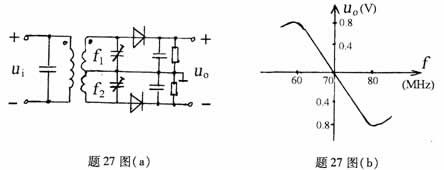

27.(本题5分)图(a)鉴频电路,上下两个回路谐振频率分别为f1、f2,现测得它的鉴频特性曲线如图(b)所示,输入信号ui=1.5cos(14×107πt+50sin2×105πt)V,求:
(1)f1和f2;(2)ui的最大频偏Δfm、频带宽度Bs;(3)鉴频灵敏度SD;(4)输出电压uo.
全国2008年1月高等教育自考非线性电子电路试(图4)
28.(本题8分)工作在临界状态的某高频功率放大器,Ec=24V,集电极电压利用系数ξ=0.9,集电极电流流通角θ=75°,[已知α0(θ)=0.29,α1(θ)=0.455],功放管集电极电流简谐脉冲的幅度icmax=5A,计算:
(1)集电极电压Uc、集电极电流Ic0、Ic1;
(2)输出功率P1,集电极转换效率η;
(3)电源供给的直流输入功率P0.

六、识图与画图题(本大题共3小题,共18分)

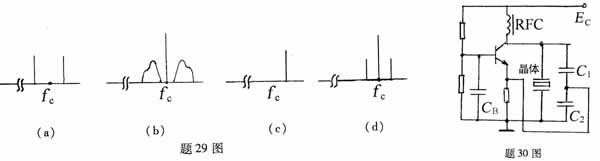

29.(本题6分)分别说明图示四种频谱结构各属于哪种调幅信号的频谱.(fc为载波频率)
全国2008年1月高等教育自考非线性电子电路试(图5)
30.(本题5分)图示电路中RFC为高频扼流图,CB为旁路电容,要求:
(1)画出它的交流等效电路.
(2)根据相位条件判断该电路能否振荡?如能振荡,说明它属于哪种类型振荡器.
(3)说明晶体在电路中的作用.

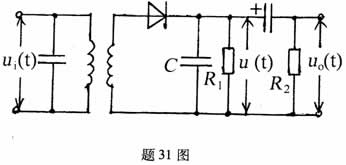

31.(本题7分)图示电路中输入信号ui(t)=Uc(1+mcosΩt)sinωct,问
(1)该电路的完整名称是什么?
(2)该电路有可能出现哪两种特殊失真?分别写出不失真的条件表达式.
(3)定性绘出ui(t)、u(t)、uo(t)三者波形.(要工整清晰,时间对齐)

全国2008年1月高等教育自考非线性电子电路试(图6)
